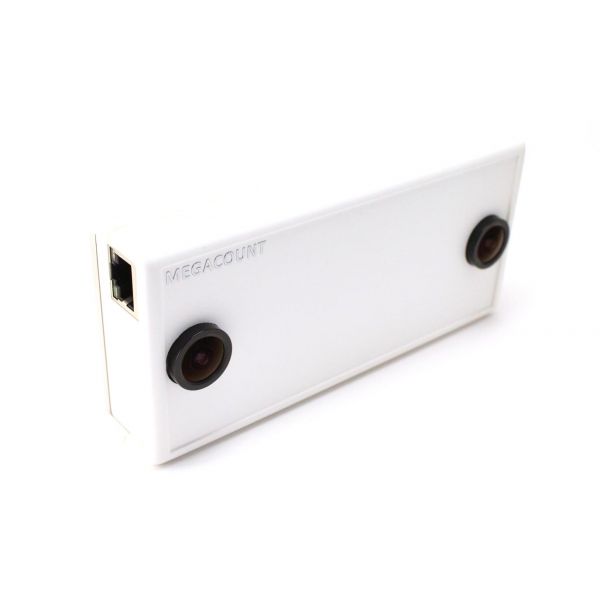

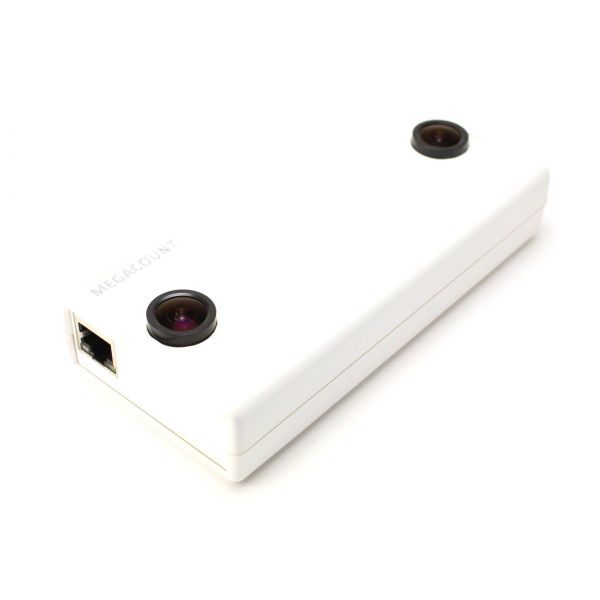

Видео счетчик посетителей StereoCount3D

Назначение

Видео-счетчик посетителей StereoCount3D предназначен для сбора статистики посещаемости магазинов, супермаркетов, клубов и пассажиропотока. Возможно как локальное использование с локальным сервером, так и удаленное при доступе к серверу через сеть Интернет.

Подробное описание

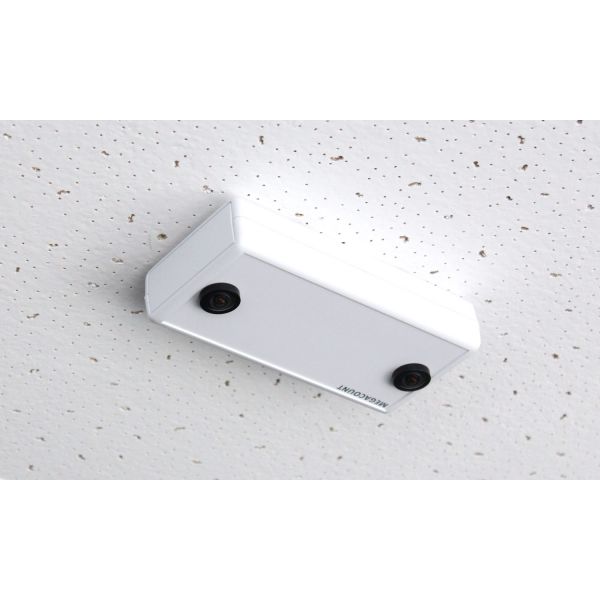

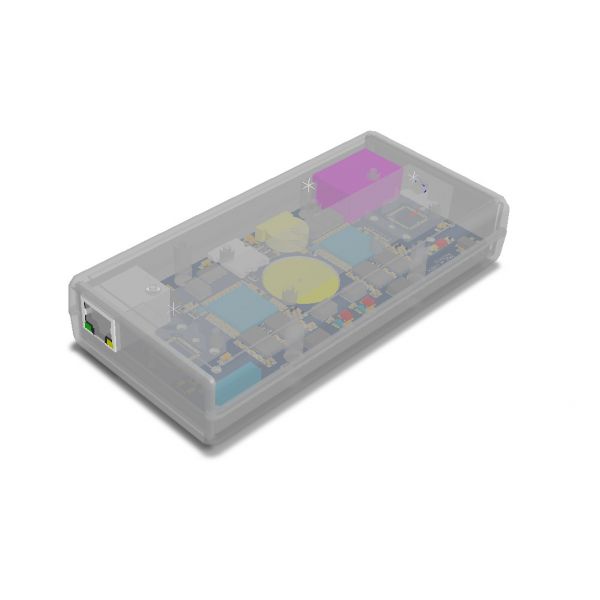

Технология с использованием двух камер и двухядерного DSP процессора позволяет устройству воссоздать объемную математическую модель окружающего пространства.

Аналитическое ПО счетчика получает возможность измерять высоту объектов и исключать из подсчёта детей, тележки, каляски, тени и солнечные блики.

При самых сложных условиях и больших потоках посетителей обеспечивается высочайшая точность подсчёта.

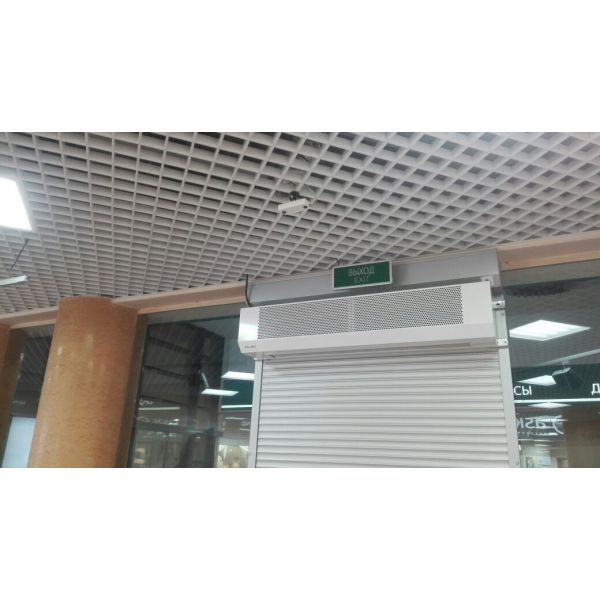

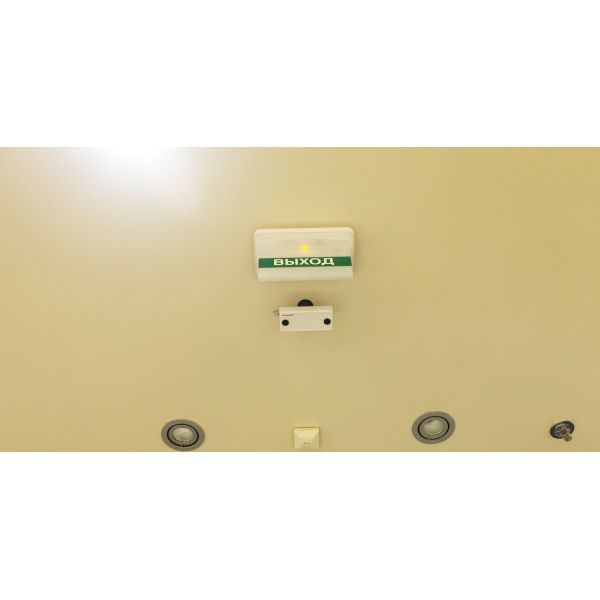

Широкоугольная оптика позволяет при высоте 3 метра, получить область детекции 3x2 метра, в результате чего одним устройством можно перекрыть все стандартные входные группы.

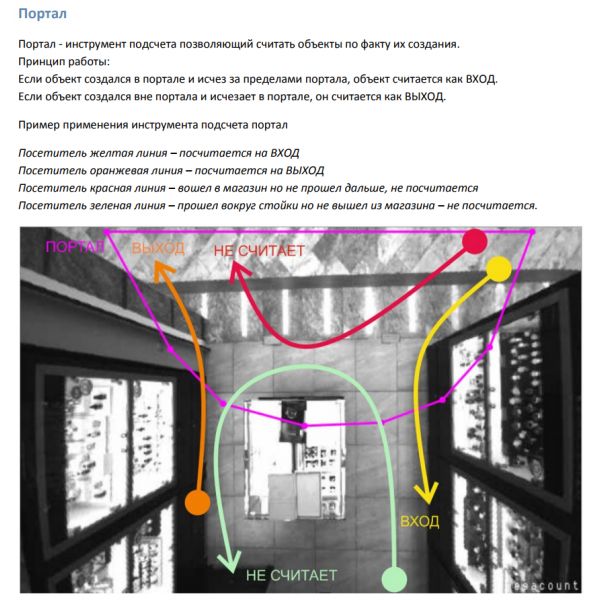

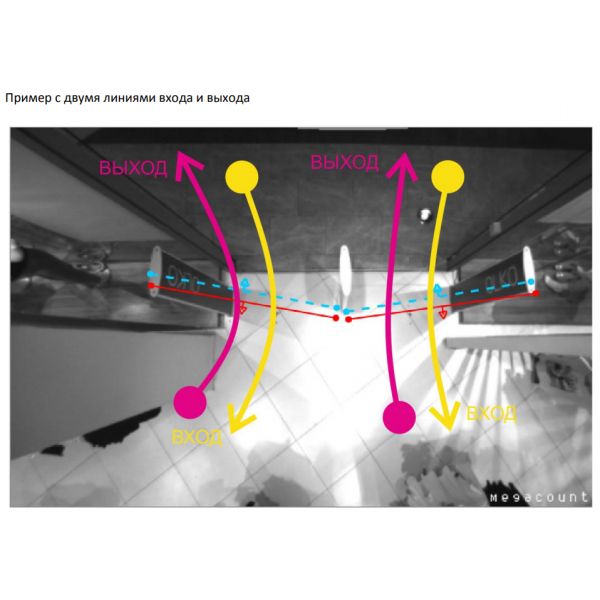

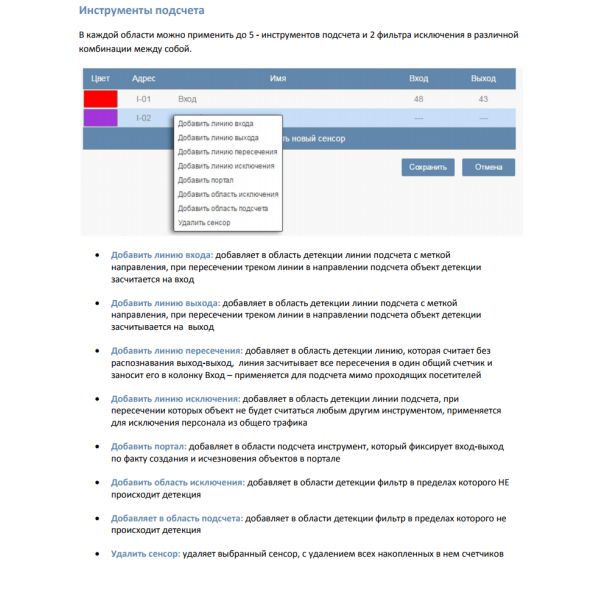

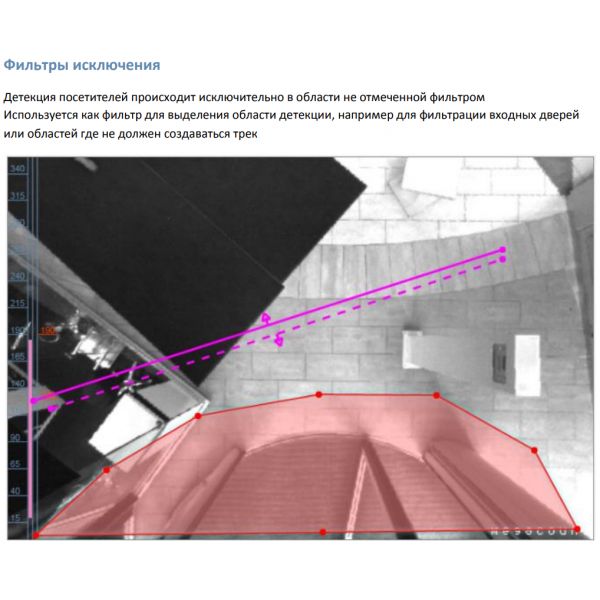

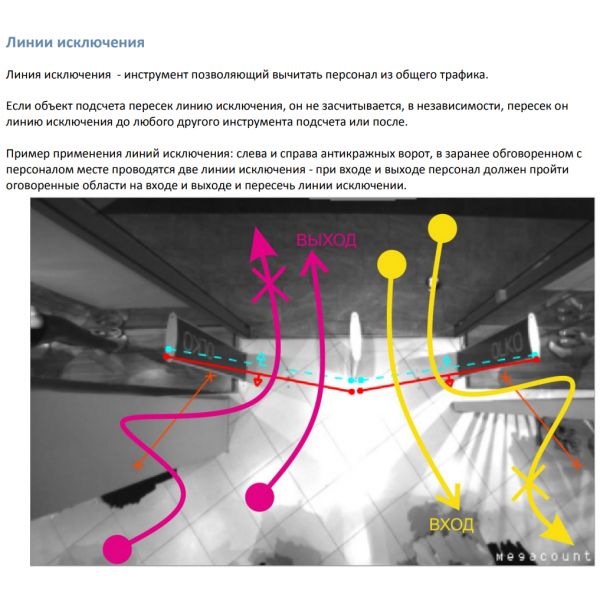

Десять независимых зон подсчёта, на каждую из которых можно назначить свою метрику. Линии исключения при проходе через которые подсчет не производится (для исключения персонала)

Максимальная высота установки - 7...10 метров.

Сетевой интерфейс и программное обеспечение позволят построить единую сеть счетчиков посетителей с просмотром статистики через Интернет.

Преимущества технологии 3D:

1. Не требуется постоянно включенный компьютер, все математические расчеты происходят в счетчике
2. Высокая точность подсчета до 100%, счетчик безошибочно определяет рост человека, подчсет ведется по головам
3. Полное исключение теней, детей, сумок, детских колясок и продуктовых тележек
4. Исключение влияния цвета одежды и изменения внешнего освещения
5. Подсчет посетителей в крупных торговых центрах при плотном трафике

Демонстрация подсчёта:

Технические характеристики

Краткое описание работы.

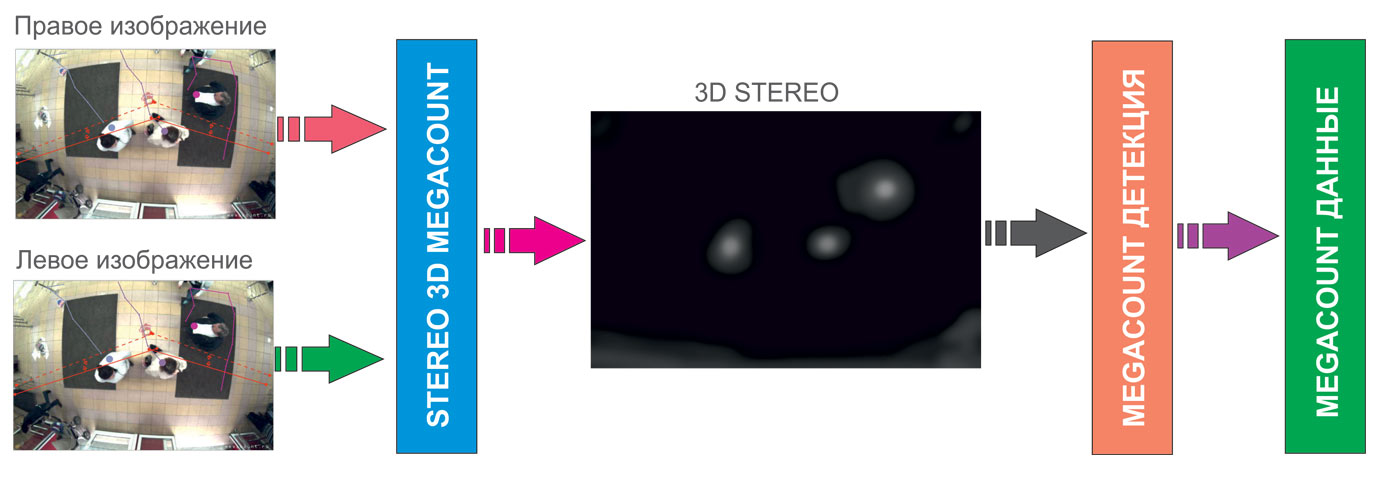

Видимое изображение с двух камер поступает в DSP процессор счетчика, где происходит сравнение двух изображений и поиск на них совпадающих точек – пикселей.

Каждой точке видимого пространства с левой камеры всегда будет соответствовать такая же точка с правой камеры, взаимная разница положений двух одинаковых точек называется диспаратностью.

Встроенный в StereoCount 3D© DSP процессор вычисляет диспаратность для каждой точки видимого изображения, на основании чего строит объемную математическую модель 3D пространства.

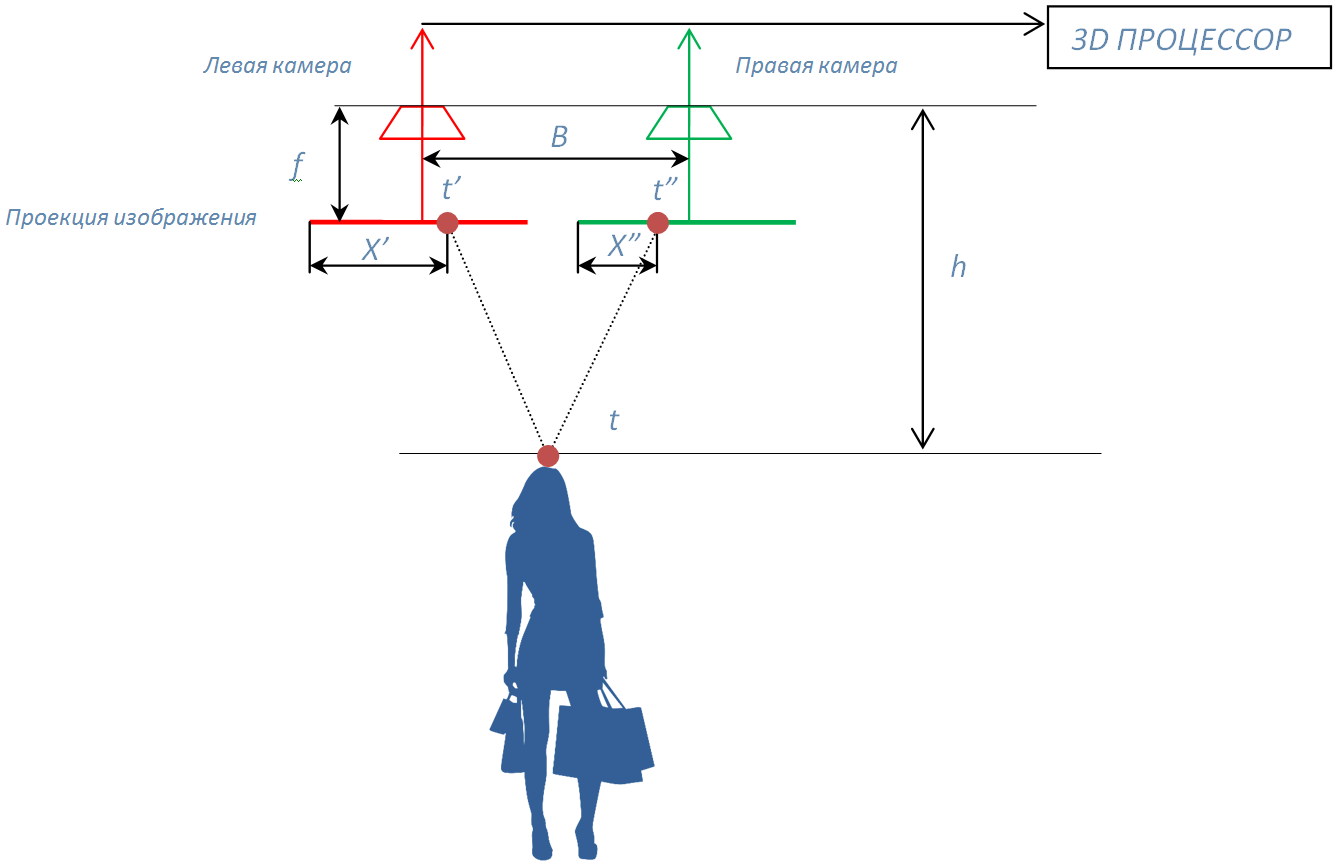

Математическое представление.

Процессор счетчика проверяет каждую точку видимого изображения с левой камеры и находит сопоставимую ей точку на правой камере.

• t - видимая точка головы посетителя
• t' - проекция точки t на левой камере
• t'' - проекция точки t на правой камере

3D процессор DSP вычисляет взаимное смещение двух точек t' и t''

• X' - смещение точки t' на проекции левой камеры,
• X'' - смещение точки t'' на проекции правой камеры

Формула рассчета удаление точки от посетителя до счетчика.

Где:

• h - искомая величина, удаление точки от счетчика
• B - базовая линия, расстояние между линзами счетчика, равняется 120мм
• f - фокусное расстояние линз известная величина и равняется 2,5 mm
• X' - координата точки на левой камере, вычисляется 3D процессором
• X'' - координата точки на правой камере, вычисляется 3D процессором
• d - диспаратность = X' - X'' - вычисляется процессором.
